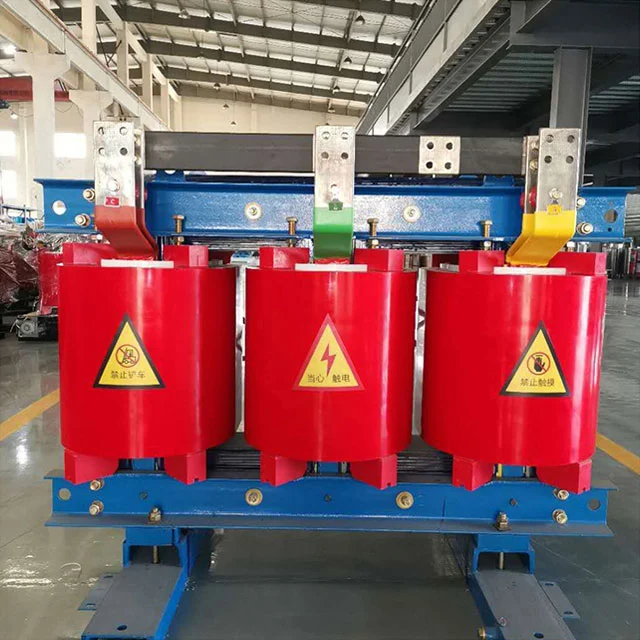

Transformador de tipo seco trifásico de 630 kVA

Este transformador de tipo seco trifásico de 630 kVA de SGOB presenta devanadas de cobre al 100%, 5000V de alto voltaje y frecuencia de 50Hz/60Hz. Cumple con los estándares IEC para su uso en centrales eléctricas, subestaciones, etc. Los voltajes nominal incluyen 6kV, 6.3kV, 10kV, 10.5kV y 11kV.  La personalización para requisitos específicos está disponible. Póngase en contacto con nosotros para más detalles.

Características del producto:

1. Las bobinas usan conductores de cobre con aislamiento compuesto de fibra de vidrio, con el vacío en resina epoxi para una estructura sellada sin burbujas.

2. El núcleo utiliza láminas de acero de silicio orientadas al grano con un diseño de vueltas escalonadas para reducir la pérdida de histéresis.

3. El lado de bajo voltaje utiliza una estructura de devanado de lámina con soldadura automática de arco de argón para una distribución de corriente uniforme.

4. Un sistema de control de temperatura inteligente con un ventilador axial regula la eficiencia de enfriamiento.

5. La carcasa estampada presenta aletas de enfriamiento para una convección mejorada, y un recubrimiento resistente a la corrosión protege contra el aerosol de sal.

Proceso de producción:

Después del devanado, el alambre de cobre se impregna pre-impregnado con un barniz aislante, luego se escapa al vacío en resina epoxi para curar. El núcleo es cortado con láser y apilado, con abrazaderas hidráulicas que aplican presión constante. Después del ensamblaje, el núcleo y las bobinas se hornean para unir los componentes. El escaneo de descarga parcial y el análisis armónico se realizan antes del envío, con datos cargados en la nube para la trazabilidad.

Ventajas clave sobre los transformadores de aceite:

1. Los transformadores inmersos en aceite tienen un riesgo de fuga de aceite debido a la falla del sello, lo que puede causar la contaminación del suelo y los riesgos de incendio; El transformador de tipo seco trifásico de 630 kVA elimina los medios inflamables, y la resina autoextinga en caso de una falla de arco, evitando el daño secundario. Los transformadores con luz de aceite generan gases inflamables en condiciones de sobrecarga, lo que requiere sistemas de protección de gas. Los transformadores de tipo seco monitorean directamente la temperatura del punto más caluroso utilizando sensores integrados, mejorando la velocidad de la alerta y la respuesta temprana.

2. En los transformadores de aceite, los cambios en la viscosidad del aceite a bajas temperaturas afectan la eficiencia de la disipación de calor, y las altas temperaturas aceleran el envejecimiento del aislamiento; El coeficiente de expansión térmica de la resina epoxi en transformadores de tipo seco coincide con el de los conductores de cobre, manteniendo la estabilidad mecánica bajo variaciones de temperatura extrema. Los transformadores inmersos en aceite requieren pruebas periódicas de calidad de aceite y contenido de humedad; La estructura completamente sellada de los transformadores de tipo seco permite el funcionamiento en entornos de humedad 100%, eliminando la necesidad de recintos protectores adicionales en ambientes marinos con corrosión por pulverización de sal.

3. Las fugas accidentales dan como resultado costos de limpieza del sitio; Los transformadores de tipo seco solo requieren limpieza de aire comprimido para la acumulación de polvo de superficie, sin costos de reemplazo consumible. La eliminación de los transformadores inmersos en petróleo implica procedimientos de desechos peligrosos; Los materiales de tipo seco se pueden triturar, ordenar y reciclar mecánicamente, aumentando significativamente el valor residual. Las reparaciones de transformadores inmersos en aceite requieren procedimientos de drenaje de aceite; Los transformadores de tipo seco admiten el reemplazo de devanado modular, reduciendo el tiempo de inactividad.

Notas de mantenimiento

1. No use una pistola de aire de alta presión directamente en el disipador de calor durante la operación de un transformador de tipo seco trifásico de 630 kVA para evitar microgrietas en la resina.

2. Limpie el polvo de los canales de disipación de calor con un cepillo suave si se acumula durante más de tres meses.

3. Verifique la formación de cristal de sal en las terminales en las zonas costeras antes de la temporada del monzón.

4. Realice pruebas de aislamiento entre giros después de un cortocircuito repentino.

5. Selle y almacene en un entorno seco durante el almacenamiento a largo plazo; Mantenga una temperatura y humedad constantes durante 48 horas antes de reiniciar.

¿Es la capacidad de sobrecarga más baja que la de los transformadores de aceite?

Los devanados encapsulados con resina tienen una capacidad térmica más alta, y bajo enfriamiento del aire forzado, el tiempo de sobrecarga continuo es en realidad más largo que el de los transformadores inmersos en aceite; La velocidad de recuperación de aislamiento después de un cortocircuito repentino también es más rápida.

Parámetros del producto
