El transformador seco SGOB de 30 kva es una solución de transformación de energía versátil y confiable diseñada para satisfacer las diversas necesidades de los entornos industriales, comerciales y residenciales modernos. Su construcción tipo seco, alta eficiencia, diseño compacto y sistemas de protección avanzados lo convierten en una opción ideal para aplicaciones donde el espacio es limitado y la seguridad es primordial. Con opciones personalizables y una construcción robusta, el transformador garantiza confiabilidad y rendimiento a largo plazo, lo que lo convierte en una valiosa adición a cualquier infraestructura eléctrica.
El transformador seco SGOB de 30 kva es una solución de transformación de energía confiable, compacta y de alto rendimiento diseñada para una amplia gama de aplicaciones donde el espacio es una limitación y la seguridad es primordial. Con una capacidad de potencia nominal de 30 kilovoltios-amperios (kva), este transformador está diseñado específicamente para satisfacer las demandas de entornos industriales, comerciales y residenciales modernos.
Características clave
Construcción tipo seco:
El núcleo y los devanados del transformador están encapsulados en un material ignífugo, resistente a la humedad y respetuoso con el medio ambiente, lo que elimina la necesidad de aceite aislante.
Esta construcción de tipo seco hace que el transformador sea más seguro de operar y más fácil de mantener, ya que elimina el riesgo de fugas de aceite e incendios.
Alta eficiencia:
El Transformador Seco SGOB 30kva está diseñado para minimizar las pérdidas de energía durante la transferencia de energía, asegurando que opere a altos niveles de eficiencia.
Esto contribuye al ahorro de costes en las facturas de electricidad y reduce la huella medioambiental del usuario final.
Diseño compacto:
Con su diseño elegante y compacto, el transformador ocupa un espacio mínimo, lo que lo hace ideal para instalaciones en áreas reducidas.
Este diseño también facilita el transporte y la instalación, lo que reduce los costos y el tiempo generales de instalación.
Sistemas de protección avanzados:
Equipado con una gama de dispositivos de protección, incluidos relés de sobrecorriente, sobretensión y temperatura, el transformador proporciona una protección integral contra fallas y anomalías.
Estas características garantizan la seguridad del personal y del equipo, y evitan posibles tiempos de inactividad y daños.
Durabilidad y confiabilidad:
Construido con materiales de alta calidad e ingeniería de precisión, el transformador está diseñado para soportar los rigores de entornos industriales y comerciales.
Su construcción robusta garantiza confiabilidad y rendimiento a largo plazo, minimizando la necesidad de mantenimiento y reparaciones.
Opciones personalizables:
El transformador seco SGOB de 30 kva se puede personalizar para cumplir con los requisitos de energía y las necesidades de aplicación específicos.
Esto incluye opciones para varios niveles de voltaje, conexiones de entrada y salida y configuraciones de montaje, lo que garantiza que el transformador se integre perfectamente en la infraestructura eléctrica existente del usuario final.
Aplicaciones
El transformador seco SGOB de 30 kva es adecuado para una amplia gama de aplicaciones, que incluyen:
Edificios comerciales: proporciona energía confiable para iluminación, sistemas HVAC y otros equipos eléctricos en edificios de oficinas, tiendas minoristas y otros espacios comerciales.
Entornos industriales: respalda la operación de maquinaria, equipos y líneas de producción en fabricación, refinación y otros entornos industriales.
Uso residencial: Ofrece una solución de energía segura y eficiente para hogares y pequeñas empresas, garantizando un suministro de energía estable y confiable para las necesidades diarias.
Aplicaciones especiales: Adecuado para uso en entornos marinos, mineros y otros entornos especializados donde el espacio es limitado y la seguridad es una prioridad absoluta.
CARACTERÍSTICAS DEL PRODUCTO
El transformador seco de resina epoxi de 30 kva producido por Shanghai Industrial Transformer Co., Ltd. se desarrolla y diseña en cooperación con el Instituto de Investigación de Transformadores de Shenyang mediante la introducción de tecnología extranjera avanzada. El índice de confiabilidad del producto ha alcanzado el nivel avanzado internacional.
El transformador seco SGOB de 30 kva es seguro, ignífugo e ignífugo, no contamina y puede instalarse directamente en el centro de carga. No requiere mantenimiento, es fácil de instalar, tiene un bajo costo operativo integral, bajas pérdidas, buen rendimiento a prueba de humedad, puede funcionar normalmente con un 100 % de humedad y se puede poner en funcionamiento sin presecado después del apagado. Tiene baja descarga parcial, bajo nivel de ruido, fuerte función de disipación de calor y puede funcionar con una carga nominal del 150 % en condiciones de refrigeración por aire forzado.
El transformador seco SGOB de 30 kva ahora se usa ampliamente en edificios de gran altura, centros comerciales, aeropuertos, estaciones, muelles, metros, fábricas, estaciones de distribución subterráneas, plataformas de perforación petrolera en alta mar, plantas de energía y otros lugares con ambientes y condiciones de uso hostiles.
Principales materiales y características.

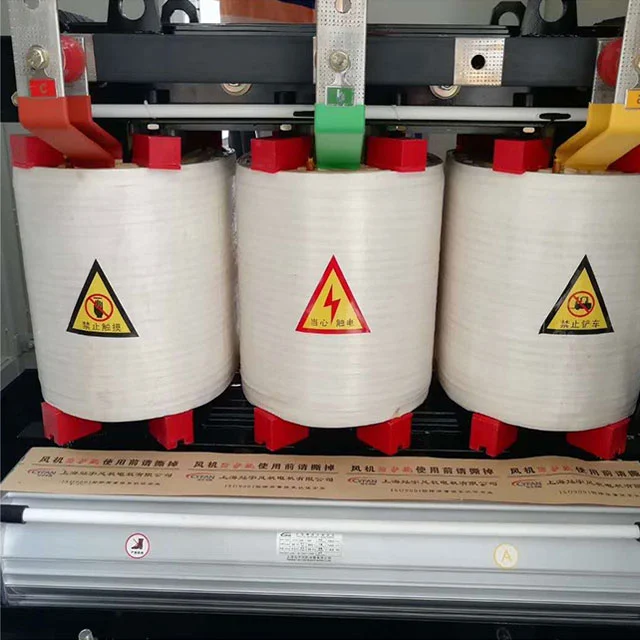

La bobina utiliza alambre de cobre aislado clase F como conductor y material compuesto de fibra de vidrio y resina epoxi como aislamiento. Su coeficiente de expansión es cercano al del conductor de cobre y tiene buena resistencia al impacto, resistencia al cambio de temperatura y resistencia al agrietamiento. Todos los componentes de fibra de vidrio y resina epoxi son autoextinguibles y no seguirán ardiendo. Al mismo tiempo, la bobina de alto voltaje está moldeada con resina epoxi en un estado de vacío de 1 mbar y no hay burbujas dentro de la bobina, lo que garantiza que la descarga parcial de la bobina sea pequeña. Al mismo tiempo, se reduce efectivamente la pérdida del transformador.
El núcleo de hierro del transformador está hecho de la serie 30EH120 de láminas de acero al silicio laminadas en frío de alta permeabilidad con orientación de grano ordenada importadas de Nippon Steel, Japón, con juntas de bisel completo de 45° y apilamiento paso a paso de cuatro niveles. La superficie del núcleo de hierro está sellada con pintura de resina aislante para evitar la humedad y el óxido, y las dos abrazaderas y sujetadores tienen capas protectoras anticorrosión. Todo el núcleo de hierro adopta una estructura de yugo de hierro no apilado y placa de tracción de acero, lo que reduce eficazmente la pérdida sin carga, la corriente sin carga y el ruido del núcleo de hierro.
Para bobinas de bajo voltaje y alta corriente, la tensión de cortocircuito es grande cuando ocurre un cortocircuito y el número de vueltas de bajo voltaje es pequeño. Cuanto mayor sea la corriente de bajo voltaje, más prominente será el problema de los amperios-vueltas inestables cuando se utilice el tipo de bobinado de alambre. También es necesario considerar el problema de la disipación de calor. En este momento, el uso de bobinado de lámina para bajo voltaje puede resolver mejor los problemas anteriores. En primer lugar, los productos de láminas no tienen giros axiales ni ángulos espirales de bobinado axial. Los amperios-vuelta de los devanados de alta y baja tensión están equilibrados y la tensión axial del transformador es pequeña cuando se produce un cortocircuito. En segundo lugar, debido a su fino aislamiento, se pueden instalar conductos de aire multicapa a voluntad en el proceso, y el problema de disipación de calor también se resuelve mejor. La soldadura interna de la bobina adopta soldadura de protección de xenón en la máquina bobinadora de láminas completamente automática, que tiene alta precisión, baja resistencia de soldadura y no requiere proceso de soldadura externa. Se utiliza aislamiento DMD entre las capas de bobinado y los extremos se sellan y curan con resina después del bobinado.
Se adopta el ventilador de enfriamiento de flujo cruzado de soplado superior, que tiene las características de bajo ruido, alta presión del viento, apariencia hermosa, etc., y mejora la capacidad de sobrecarga del transformador. El control de temperatura adopta un controlador de temperatura inteligente para mejorar la seguridad y confiabilidad del funcionamiento del transformador.
DESCRIPCIÓN DEL PRODUCTO
El transformador de tipo seco aislado con resina epoxi es un producto muy seguro. Se puede instalar directamente en el centro de carga. Funciona bien en un ambiente con 100% de humedad sin presecado. Ha sido ampliamente utilizado en el campo de la construcción, centros comerciales, aeropuertos, estaciones, puertos, metros, fábricas, estaciones subterráneas de distribución de energía, plataformas de perforación petrolera en alta mar, plantas de energía, etc.
CARACTERÍSTICAS DEL PRODUCTO
● Resistente al fuego
● Resistencia a la humedad
● Fácil mantenimiento e instalación
● Funciona bien en condiciones ambientales adversas
● Producto no contaminante
● Bajas pérdidas durante la operación integral
PARÁMETROS
| MODELO | SIN PÉRDIDA DE CARGA (W) |
PÉRDIDA DE CARGA (120%) |
INMINENCIA (%) |
CORRIENTE SIN CARGA (%) |
NIVEL DE RUIDO (Lpa) dB |
PESO (kg) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELO | DIMENSIÓN (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELO | CAPACIDAD (KVA) | LONGITUD (MM) |
ANCHO (MM) | ALTURA (MM) |
LONGITUDINAL (MM) | HORIZONTALES (MM) | PESO (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PERFIL DE LA EMPRESA
Shanghai Industry Transformers Co., Ltd (SGOB) es un proveedor de gama completa de equipos de distribución eléctrica. Nuestros productos incluyen:
● Transformadores sumergidos en aceite
● Transformadores sumergidos en aceite de 35KV
● Transformadores de potencia de tipo seco con aislamiento de resina epoxi.
● Transformadores de distribución de aleación amorfa
● Transformadores fotovoltaicos
● Transformadores de energía eólica
● Transformadores de subestación tipo caja
Nuestra empresa fue fundada en 2007 y hoy cuenta con un taller de 40.000 m² y más de 200 empleados. Nuestros productos se utilizan ampliamente en una amplia gama de industrias como generación y distribución de energía, producción de carbón, metalurgia, petróleo y gas, productos químicos, construcción, puertos, aeropuertos, ferrocarriles e infraestructura municipal.
También producimos equipos relacionados, como gabinetes y gabinetes eléctricos, cajas de distribución. Actualmente, estamos expandiendo nuestra línea de productos a otras áreas relacionadas con la energía, como conectores termorretráctiles, cables eléctricos y equipos mecánicos asociados, etc. Nuestro objetivo es construir una ventanilla única. plataforma de suministro de repuestos y equipos eléctricos para nuestra base global de clientes.
Confiamos en nuestro estricto sistema de control de calidad para ofrecer productos de la más alta calidad. De nuestros 200 empleados, 46 son ingenieros con experiencia. Nuestro sistema de calidad incluye calificaciones para:
● Centro Nacional de Supervisión de Calidad de Transformadores de China
● Sistema de Gestión de Calidad ISO-9001:2008
● Sistema de Gestión Ambiental ISO-14001:2004
● Sistema de Seguridad y Salud OHSMS18000
Nuestras Patentes:
Nuestras capacidades de producción y pruebas de calidad incluyen:
● Bobinado automático de láminas
● Corte y corte de láminas de acero de silicona digital
● Horno de secado al vacío y línea de barniz totalmente automáticos
● Probador de descargas parciales HAEFLY
● Analizador de energía HAEFLY
● Analizador de armónicos HAEFLY
El resultado es un producto superior de alta eficiencia, menor disipación de energía y bajo nivel de ruido para maximizar su inversión en infraestructura.
