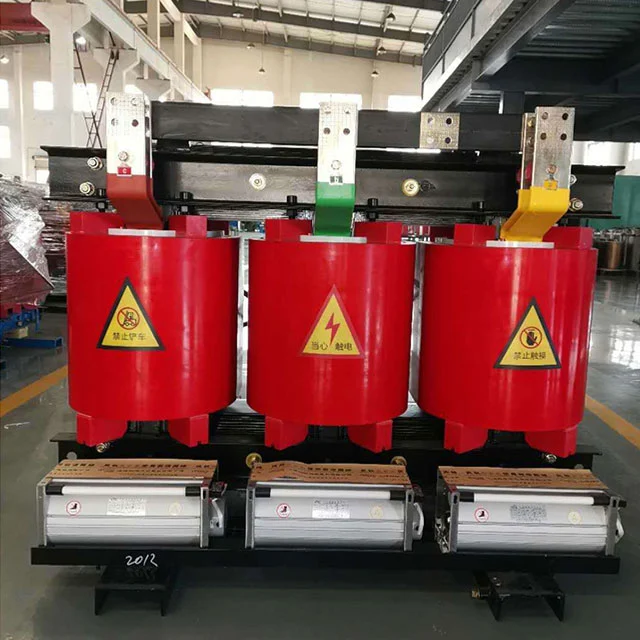

El Transformador Seco SGOB 4000kva representa un equipo eléctrico de última generación diseñado para satisfacer los estrictos requisitos de energía de entornos industriales y comerciales. Con una capacidad de energía de 4000 kilovoltios-amperios (kva), este transformador ofrece rendimiento, confiabilidad y eficiencia excepcionales, posicionándolo como la opción preferida para las empresas que exigen soluciones de energía de alta capacidad.
El transformador seco SGOB 4000kva es una solución de energía robusta y eficiente para aplicaciones exigentes. Su diseño ecológico, tamaño compacto, opciones personalizables y cumplimiento de los estándares de la industria lo convierten en una excelente opción para empresas que requieren soluciones eléctricas sostenibles y de alto rendimiento. Con sus avanzados sistemas de refrigeración y su diseño energéticamente eficiente, el transformador ofrece a las empresas una manera confiable y rentable de satisfacer sus necesidades de energía, garantizando operaciones fluidas y eficientes.
El diseño de tipo seco del transformador elimina el riesgo de fugas de aceite, lo que lo convierte en una opción sostenible y respetuosa con el medio ambiente. Este diseño también garantiza que el transformador pueda instalarse y operarse fácilmente en una variedad de entornos, incluidos aquellos con limitaciones de espacio. El tamaño compacto y la construcción robusta del transformador seco SGOB de 4000 kva lo convierten en una excelente opción para empresas que necesitan una solución potente pero que ahorre espacio.
El Transformador Seco SGOB 4000kva está equipado con sistemas de refrigeración avanzados que mantienen temperaturas de funcionamiento óptimas, reduciendo la contaminación acústica y la generación de calor. Esto garantiza que el transformador funcione de manera silenciosa y eficiente, minimizando el consumo de energía y los costos operativos. El diseño energéticamente eficiente del transformador también minimiza las pérdidas de energía y maximiza la entrega de energía a la carga, reduciendo aún más las facturas de energía y la huella de carbono.
El diseño modular del transformador permite un fácil acceso y mantenimiento, lo que reduce el tiempo de inactividad y extiende la vida útil del transformador. También ofrece una gama de opciones personalizables para adaptarse a diversas aplicaciones, lo que permite a las empresas adaptar el transformador a sus necesidades únicas. Esta flexibilidad hace que el transformador seco SGOB 4000kva sea una excelente opción para empresas que requieren una solución de energía versátil y adaptable.
Además de su potente rendimiento y opciones personalizables, el transformador seco SGOB de 4000 kva cumple con todos los estándares y regulaciones relevantes de la industria. Esto garantiza que el transformador sea seguro y cumpla con las normas en todas las aplicaciones, brindando tranquilidad a las empresas y reduciendo el riesgo de posibles peligros para la seguridad.
CARACTERÍSTICAS DEL PRODUCTO
El transformador seco de resina epoxi de 4000 kva producido por Shanghai Industrial Transformer Co., Ltd. se desarrolla y diseña en cooperación con el Instituto de Investigación de Transformadores de Shenyang mediante la introducción de tecnología extranjera avanzada. El índice de confiabilidad del producto ha alcanzado el nivel avanzado internacional.
El transformador seco SGOB 4000kva es seguro, ignífugo e ignífugo, no contamina y puede instalarse directamente en el centro de carga. No requiere mantenimiento, es fácil de instalar, tiene un bajo costo operativo integral, bajas pérdidas, buen rendimiento a prueba de humedad, puede funcionar normalmente con un 100 % de humedad y se puede poner en funcionamiento sin presecado después del apagado. Tiene baja descarga parcial, bajo nivel de ruido, fuerte función de disipación de calor y puede funcionar con una carga nominal del 150 % en condiciones de refrigeración por aire forzado.
El transformador seco SGOB 4000kva ahora se usa ampliamente en edificios de gran altura, centros comerciales, aeropuertos, estaciones, muelles, metros, fábricas, estaciones de distribución subterráneas, plataformas de perforación petrolera en alta mar, plantas de energía y otros lugares con ambientes y condiciones de uso hostiles.
Principales materiales y características.
La bobina utiliza alambre de cobre aislado clase F como conductor y material compuesto de fibra de vidrio y resina epoxi como aislamiento. Su coeficiente de expansión es cercano al del conductor de cobre y tiene buena resistencia al impacto, resistencia al cambio de temperatura y resistencia al agrietamiento. Todos los componentes de fibra de vidrio y resina epoxi son autoextinguibles y no seguirán ardiendo. Al mismo tiempo, la bobina de alto voltaje está moldeada con resina epoxi en un estado de vacío de 1 mbar y no hay burbujas dentro de la bobina, lo que garantiza que la descarga parcial de la bobina sea pequeña. Al mismo tiempo, se reduce efectivamente la pérdida del transformador.
El núcleo de hierro del transformador está hecho de la serie 30EH120 de láminas de acero al silicio laminadas en frío de alta permeabilidad con orientación de grano ordenada importadas de Nippon Steel, Japón, con juntas de bisel completo de 45° y apilamiento paso a paso de cuatro niveles. La superficie del núcleo de hierro está sellada con pintura de resina aislante para evitar la humedad y el óxido, y las dos abrazaderas y sujetadores tienen capas protectoras anticorrosión. Todo el núcleo de hierro adopta una estructura de yugo de hierro no apilado y placa de tracción de acero, lo que reduce eficazmente la pérdida sin carga, la corriente sin carga y el ruido del núcleo de hierro.
Para bobinas de bajo voltaje y alta corriente, la tensión de cortocircuito es grande cuando ocurre un cortocircuito y el número de vueltas de bajo voltaje es pequeño. Cuanto mayor sea la corriente de bajo voltaje, más prominente será el problema de los amperios-vueltas inestables cuando se utilice el tipo de bobinado de alambre. También es necesario considerar el problema de la disipación de calor. En este momento, el uso de bobinado de lámina para bajo voltaje puede resolver mejor los problemas anteriores. En primer lugar, los productos de láminas no tienen giros axiales ni ángulos espirales de bobinado axial. Los amperios-vuelta de los devanados de alta y baja tensión están equilibrados y la tensión axial del transformador es pequeña cuando se produce un cortocircuito. En segundo lugar, debido a su fino aislamiento, se pueden instalar conductos de aire multicapa a voluntad en el proceso, y el problema de disipación de calor también se resuelve mejor. La soldadura interna de la bobina adopta soldadura de protección de xenón en la máquina bobinadora de láminas completamente automática, que tiene alta precisión, baja resistencia de soldadura y no requiere proceso de soldadura externa. Se utiliza aislamiento DMD entre las capas de bobinado y los extremos se sellan y curan con resina después del bobinado.
Se adopta el ventilador de enfriamiento de flujo cruzado de soplado superior, que tiene las características de bajo ruido, alta presión del viento, apariencia hermosa, etc., y mejora la capacidad de sobrecarga del transformador. El control de temperatura adopta un controlador de temperatura inteligente para mejorar la seguridad y confiabilidad del funcionamiento del transformador.
DESCRIPCIÓN DEL PRODUCTO
El transformador de tipo seco aislado con resina epoxi es un producto muy seguro. Se puede instalar directamente en el centro de carga. Funciona bien en un ambiente con 100% de humedad sin presecado. Ha sido ampliamente utilizado en el campo de la construcción, centros comerciales, aeropuertos, estaciones, puertos, metros, fábricas, estaciones subterráneas de distribución de energía, plataformas de perforación petrolera en alta mar, plantas de energía, etc.
CARACTERÍSTICAS DEL PRODUCTO
● Resistente al fuego
● Resistencia a la humedad
● Fácil mantenimiento e instalación
● Funciona bien en condiciones ambientales adversas
● Producto no contaminante
● Bajas pérdidas durante la operación integral
PARÁMETROS
| MODELO | SIN PÉRDIDA DE CARGA (W) |
PÉRDIDA DE CARGA (120%) |
INMINENCIA (%) |
CORRIENTE SIN CARGA (%) |
NIVEL DE RUIDO (Lpa) dB |
PESO (kg) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELO | DIMENSIÓN (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELO | CAPACIDAD (KVA) | LONGITUD (MM) |
ANCHO (MM) | ALTURA (MM) |
LONGITUDINAL (MM) | HORIZONTALES (MM) | PESO (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PERFIL DE LA EMPRESA
Shanghai Industry Transformers Co., Ltd (SGOB) es un proveedor de gama completa de equipos de distribución eléctrica. Nuestros productos incluyen:
● Transformadores sumergidos en aceite
● Transformadores sumergidos en aceite de 35KV
● Transformadores de potencia de tipo seco con aislamiento de resina epoxi.
● Transformadores de distribución de aleación amorfa
● Transformadores fotovoltaicos
● Transformadores de energía eólica
● Transformadores de subestación tipo caja
Nuestra empresa fue fundada en 2007 y hoy cuenta con un taller de 40.000 m² y más de 200 empleados. Nuestros productos se utilizan ampliamente en una amplia gama de industrias como generación y distribución de energía, producción de carbón, metalurgia, petróleo y gas, productos químicos, construcción, puertos, aeropuertos, ferrocarriles e infraestructura municipal.
También producimos equipos relacionados, como gabinetes y gabinetes eléctricos, cajas de distribución. Actualmente, estamos expandiendo nuestra línea de productos a otras áreas relacionadas con la energía, como conectores termorretráctiles, cables eléctricos y equipos mecánicos asociados, etc. Nuestro objetivo es construir una ventanilla única. plataforma de suministro de repuestos y equipos eléctricos para nuestra base global de clientes.
Confiamos en nuestro estricto sistema de control de calidad para ofrecer productos de la más alta calidad. De nuestros 200 empleados, 46 son ingenieros con experiencia. Nuestro sistema de calidad incluye calificaciones para:
● Centro Nacional de Supervisión de Calidad de Transformadores de China
● Sistema de Gestión de Calidad ISO-9001:2008
● Sistema de Gestión Ambiental ISO-14001:2004
● Sistema de Seguridad y Salud OHSMS18000
Nuestras Patentes:
Nuestras capacidades de producción y pruebas de calidad incluyen:
● Bobinado automático de láminas
● Corte y corte de láminas de acero de silicona digital
● Horno de secado al vacío y línea de barniz totalmente automáticos
● Probador de descargas parciales HAEFLY
● Analizador de energía HAEFLY
● Analizador de armónicos HAEFLY
El resultado es un producto superior de alta eficiencia, menor disipación de energía y bajo nivel de ruido para maximizar su inversión en infraestructura.
