El avanzado sistema de refrigeración del transformador garantiza que funcione de forma eficiente y silenciosa, minimizando la contaminación acústica y la generación de calor. Esto no sólo extiende la vida útil del transformador sino que también mejora la experiencia general del usuario. Con un enfoque en la eficiencia energética, el transformador seco SGOB de 1600 kva emplea materiales de alta calidad y técnicas de fabricación de última generación para minimizar las pérdidas de energía y maximizar la entrega de energía a la carga.

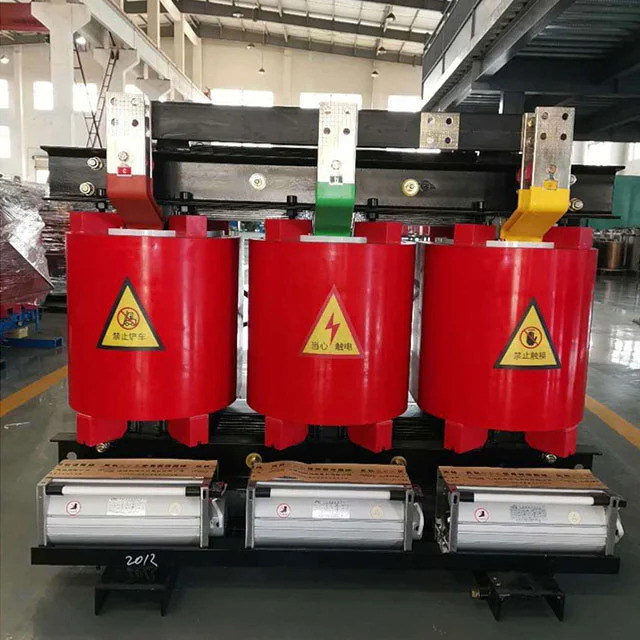

El transformador seco SGOB de 1600 kva es un dispositivo eléctrico de primera calidad diseñado para satisfacer las demandas de alta potencia de las aplicaciones industriales y comerciales modernas. Con una potencia nominal robusta de 1600 kilovoltios-amperios (kva), este transformador combina ingeniería de precisión, confiabilidad y eficiencia para ofrecer un rendimiento inigualable en una variedad de entornos.
El Transformador Seco SGOB 1600kva destaca por su diseño tipo seco, que elimina el riesgo de fugas de aceite y contaminación ambiental. Esto la convierte en una solución respetuosa con el medio ambiente que se alinea con los esfuerzos globales de sostenibilidad. Su tamaño compacto y su construcción robusta garantizan que pueda instalarse en entornos con espacio limitado, mientras que su construcción robusta garantiza una confiabilidad prolongada y un funcionamiento perfecto.
El avanzado sistema de refrigeración del transformador garantiza que funcione de forma eficiente y silenciosa, minimizando la contaminación acústica y la generación de calor. Esto no sólo extiende la vida útil del transformador sino que también mejora la experiencia general del usuario. Con un enfoque en la eficiencia energética, el transformador seco SGOB de 1600 kva emplea materiales de alta calidad y técnicas de fabricación de última generación para minimizar las pérdidas de energía y maximizar la entrega de energía a la carga.
El transformador seco SGOB de 1600 kva está diseñado para soportar cargas sustanciales, lo que lo convierte en una opción ideal para aplicaciones donde las demandas de alta potencia son constantes y críticas. Desde instalaciones de fabricación y centros de datos hasta instituciones de atención médica y campus educativos, este transformador está listo para brindar energía confiable donde y cuando se necesita.
Además de sus especificaciones técnicas, el Transformador Seco SGOB 1600kva ofrece una gama de opciones de personalización para satisfacer los requisitos específicos del cliente. Su diseño modular permite un fácil acceso y facilidad de servicio, lo que reduce el tiempo de inactividad y los costos de mantenimiento. Esto garantiza que las empresas puedan optimizar su consumo de energía, reducir su huella de carbono y ahorrar dinero en las facturas de energía.
La marca SGOB es sinónimo de calidad y confiabilidad, y el Transformador Seco de 1600kva no es una excepción. Cumple con todos los estándares y regulaciones relevantes de la industria, lo que garantiza que sea seguro y conforme para su uso en una variedad de aplicaciones. Con su impresionante rendimiento y flexibilidad, el transformador seco SGOB de 1600 kva es la opción perfecta para empresas que exigen lo mejor.
CARACTERÍSTICAS DEL PRODUCTO
El transformador seco de resina epoxi de 1600 kva producido por Shanghai Industrial Transformer Co., Ltd. se desarrolla y diseña en cooperación con el Instituto de Investigación de Transformadores de Shenyang mediante la introducción de tecnología extranjera avanzada. El índice de confiabilidad del producto ha alcanzado el nivel avanzado internacional.
El transformador seco SGOB 1600kva es seguro, ignífugo e ignífugo, no contamina y puede instalarse directamente en el centro de carga. No requiere mantenimiento, es fácil de instalar, tiene un bajo costo operativo integral, bajas pérdidas, buen rendimiento a prueba de humedad, puede funcionar normalmente con un 100 % de humedad y se puede poner en funcionamiento sin presecado después del apagado. Tiene baja descarga parcial, bajo nivel de ruido, fuerte función de disipación de calor y puede funcionar con una carga nominal del 150 % en condiciones de refrigeración por aire forzado.
El transformador seco SGOB 1600kva ahora se usa ampliamente en edificios de gran altura, centros comerciales, aeropuertos, estaciones, muelles, metros, fábricas, estaciones de distribución subterráneas, plataformas de perforación petrolera en alta mar, plantas de energía y otros lugares con ambientes y condiciones de uso hostiles.
Principales materiales y características.
La bobina utiliza alambre de cobre aislado clase F como conductor y material compuesto de fibra de vidrio y resina epoxi como aislamiento. Su coeficiente de expansión es cercano al del conductor de cobre y tiene buena resistencia al impacto, resistencia al cambio de temperatura y resistencia al agrietamiento. Todos los componentes de fibra de vidrio y resina epoxi son autoextinguibles y no seguirán ardiendo. Al mismo tiempo, la bobina de alto voltaje está moldeada con resina epoxi en un estado de vacío de 1 mbar y no hay burbujas dentro de la bobina, lo que garantiza que la descarga parcial de la bobina sea pequeña. Al mismo tiempo, se reduce efectivamente la pérdida del transformador.
El núcleo de hierro del transformador está hecho de la serie 30EH120 de láminas de acero al silicio laminadas en frío de alta permeabilidad con orientación de grano ordenada importadas de Nippon Steel, Japón, con juntas de bisel completo de 45° y apilamiento paso a paso de cuatro niveles. La superficie del núcleo de hierro está sellada con pintura de resina aislante para evitar la humedad y el óxido, y las dos abrazaderas y sujetadores tienen capas protectoras anticorrosión. Todo el núcleo de hierro adopta una estructura de yugo de hierro no apilado y placa de tracción de acero, lo que reduce eficazmente la pérdida sin carga, la corriente sin carga y el ruido del núcleo de hierro.
Para bobinas de bajo voltaje y alta corriente, la tensión de cortocircuito es grande cuando ocurre un cortocircuito y el número de vueltas de bajo voltaje es pequeño. Cuanto mayor sea la corriente de bajo voltaje, más prominente será el problema de los amperios-vueltas inestables cuando se utilice el tipo de bobinado de alambre. También es necesario considerar el problema de la disipación de calor. En este momento, el uso de bobinado de lámina para bajo voltaje puede resolver mejor los problemas anteriores. En primer lugar, los productos de láminas no tienen giros axiales ni ángulos espirales de bobinado axial. Los amperios-vuelta de los devanados de alta y baja tensión están equilibrados y la tensión axial del transformador es pequeña cuando se produce un cortocircuito. En segundo lugar, debido a su fino aislamiento, se pueden instalar conductos de aire multicapa a voluntad en el proceso, y el problema de disipación de calor también se resuelve mejor. La soldadura interna de la bobina adopta soldadura de protección de xenón en la máquina bobinadora de láminas completamente automática, que tiene alta precisión, baja resistencia de soldadura y no requiere proceso de soldadura externa. Se utiliza aislamiento DMD entre las capas de bobinado y los extremos se sellan y curan con resina después del bobinado.
Se adopta el ventilador de enfriamiento de flujo cruzado de soplado superior, que tiene las características de bajo ruido, alta presión del viento, apariencia hermosa, etc., y mejora la capacidad de sobrecarga del transformador. El control de temperatura adopta un controlador de temperatura inteligente para mejorar la seguridad y confiabilidad del funcionamiento del transformador.
DESCRIPCIÓN DEL PRODUCTO
El transformador de tipo seco aislado con resina epoxi es un producto muy seguro. Se puede instalar directamente en el centro de carga. Funciona bien en un ambiente con 100% de humedad sin presecado. Ha sido ampliamente utilizado en el campo de la construcción, centros comerciales, aeropuertos, estaciones, puertos, metros, fábricas, estaciones subterráneas de distribución de energía, plataformas de perforación petrolera en alta mar, plantas de energía, etc.
CARACTERÍSTICAS DEL PRODUCTO
● Resistente al fuego
● Resistencia a la humedad
● Fácil mantenimiento e instalación
● Funciona bien en condiciones ambientales adversas
● Producto no contaminante
● Bajas pérdidas durante la operación integral
PARÁMETROS
| MODELO | SIN PÉRDIDA DE CARGA (W) |
PÉRDIDA DE CARGA (120%) |
INMINENCIA (%) |
CORRIENTE SIN CARGA (%) |
NIVEL DE RUIDO (Lpa) dB |
PESO (kg) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELO | DIMENSIÓN (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELO | CAPACIDAD (KVA) | LONGITUD (MM) |
ANCHO (MM) | ALTURA (MM) |
LONGITUDINAL (MM) | HORIZONTALES (MM) | PESO (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PERFIL DE LA EMPRESA
Shanghai Industry Transformers Co., Ltd (SGOB) es un proveedor de gama completa de equipos de distribución eléctrica. Nuestros productos incluyen:
● Transformadores sumergidos en aceite
● Transformadores sumergidos en aceite de 35KV
● Transformadores de potencia de tipo seco con aislamiento de resina epoxi.
● Transformadores de distribución de aleación amorfa
● Transformadores fotovoltaicos
● Transformadores de energía eólica
● Transformadores de subestación tipo caja
Nuestra empresa fue fundada en 2007 y hoy cuenta con un taller de 40.000 m² y más de 200 empleados. Nuestros productos se utilizan ampliamente en una amplia gama de industrias como generación y distribución de energía, producción de carbón, metalurgia, petróleo y gas, productos químicos, construcción, puertos, aeropuertos, ferrocarriles e infraestructura municipal.
También producimos equipos relacionados, como gabinetes y gabinetes eléctricos, cajas de distribución. Actualmente, estamos expandiendo nuestra línea de productos a otras áreas relacionadas con la energía, como conectores termorretráctiles, cables eléctricos y equipos mecánicos asociados, etc. Nuestro objetivo es construir una ventanilla única. plataforma de suministro de repuestos y equipos eléctricos para nuestra base global de clientes.
Confiamos en nuestro estricto sistema de control de calidad para ofrecer productos de la más alta calidad. De nuestros 200 empleados, 46 son ingenieros con experiencia. Nuestro sistema de calidad incluye calificaciones para:
● Centro Nacional de Supervisión de Calidad de Transformadores de China
● Sistema de Gestión de Calidad ISO-9001:2008
● Sistema de Gestión Ambiental ISO-14001:2004
● Sistema de Seguridad y Salud OHSMS18000
Nuestras Patentes:
Nuestras capacidades de producción y pruebas de calidad incluyen:
● Bobinado automático de láminas
● Corte y corte de láminas de acero de silicona digital
● Horno de secado al vacío y línea de barniz totalmente automáticos
● Probador de descargas parciales HAEFLY
● Analizador de energía HAEFLY
● Analizador de armónicos HAEFLY
El resultado es un producto superior de alta eficiencia, menor disipación de energía y bajo nivel de ruido para maximizar su inversión en infraestructura.
