SGOB es un proveedor de transformadores secos de 1000 kva de calidad china. Es un dispositivo eléctrico de primer nivel diseñado para satisfacer las demandas de alta potencia de los entornos industriales, comerciales e institucionales modernos. Con una potencia nominal robusta de 1000 kilovoltios-amperios (kva), este transformador ofrece confiabilidad, eficiencia y durabilidad incomparables, lo que lo convierte en una solución de energía versátil para una amplia gama de aplicaciones.
DESCRIPCIÓN DEL PRODUCTO

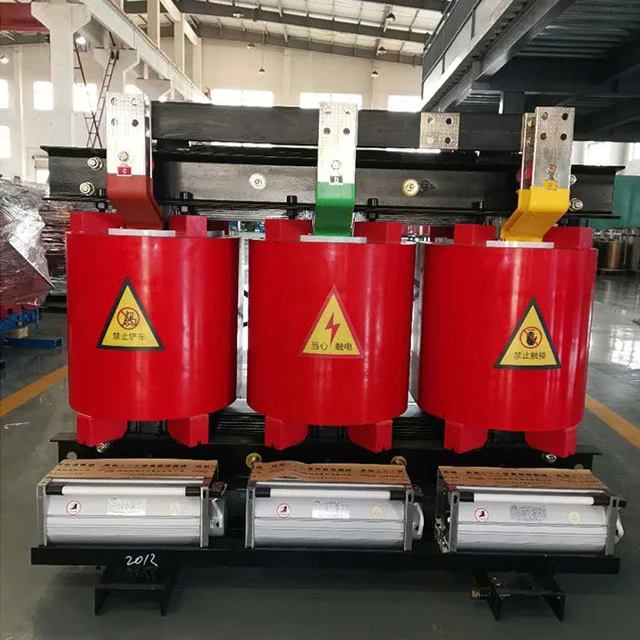

El transformador seco SGOB 1000kva es un producto muy seguro. Se puede instalar directamente en el centro de carga. Funciona bien en un ambiente con 100% de humedad sin presecado. Ha sido ampliamente utilizado en el campo de la construcción, centros comerciales, aeropuertos, estaciones, puertos, metros, fábricas, estaciones subterráneas de distribución de energía, plataformas de perforación petrolera en alta mar, plantas de energía, etc.
Ventajas del producto
Los transformadores de tipo seco de resina duradera de 1000 kva de alto rendimiento SGOB están diseñados en una configuración de tipo seco, lo que elimina la necesidad de aceite y reduce significativamente el riesgo de fugas y la posibilidad de contaminación ambiental. Esta característica respetuosa con el medio ambiente se alinea con los esfuerzos globales de desarrollo sostenible, facilitando la promoción de soluciones energéticas más limpias y reduciendo las emisiones de carbono. El transformador tipo seco SGOB 1000kva tiene un diseño compacto, estructuralmente robusto y muy adecuado para instalación en espacios con espacio limitado. Su construcción robusta garantiza confiabilidad a largo plazo y un funcionamiento suave, incluso en los entornos industriales más exigentes.
Este transformador tipo seco de alta eficiencia de 1000 kva puede manejar cargas grandes, lo que lo convierte en una excelente opción para aplicaciones donde se requiere una demanda de energía continua y crítica. Ya sean plantas de fabricación, centros de datos, instituciones médicas o instituciones educativas, el transformador tipo seco SGOB de 1000 kva puede proporcionar un suministro de energía confiable cuando sea necesario.
Además de su poderosa capacidad de manejo de energía, este transformador también tiene una excelente eficiencia energética. Minimiza la pérdida de energía, maximizando así la entrega de energía a la carga y reduciendo los costos operativos. Esto lo convierte en una opción ideal para empresas que desean optimizar el consumo de energía y reducir su huella de carbono.
Además, el transformador tipo seco SGOB 1000kva también presenta características avanzadas como reducción de ruido y disipación de calor. Estas características garantizan que el transformador funcione de manera más silenciosa y a una temperatura más baja, lo que mejora la experiencia del usuario y extiende la vida útil del transformador.
El transformador tipo seco SGOB 1000kva es una solución de energía de alto rendimiento, confiable y respetuosa con el medio ambiente. Su diseño compacto, estructura robusta y funciones avanzadas lo convierten en una opción ideal para una amplia gama de aplicaciones. Ya sea que necesite suministrar energía a plantas de fabricación, centros de datos o instituciones médicas, el transformador de tipo seco SGOB de 1000 kva puede proporcionar la energía que necesita cuando la necesita.
Principales materiales y características.
Esta bobina utiliza alambre de cobre aislado de clase F como conductor y materiales compuestos de fibra de vidrio y resina epoxi como material aislante. Su coeficiente de expansión es similar al de los conductores de cobre y tiene excelente resistencia al impacto, resistencia al cambio de temperatura y resistencia al agrietamiento. Todos los componentes de fibra de vidrio y resina epoxi tienen propiedades autoextinguibles y no seguirán ardiendo. Mientras tanto, la bobina de alto voltaje está moldeada con resina epoxi en un estado de vacío de 1 milibar y no hay burbujas dentro de la bobina, lo que garantiza que la descarga local de la bobina sea pequeña. Al mismo tiempo, se han reducido efectivamente las pérdidas del transformador.
El núcleo del transformador está hecho de láminas de acero al silicio laminadas en frío de alta permeabilidad magnética serie 30EH120 importadas de Nippon Steel de Japón. Estas láminas de acero al silicio tienen una disposición ordenada de los granos, están conectadas en forma de bisel completo de 45° y están apiladas en cuatro capas. La superficie del núcleo está recubierta con pintura de resina aislante para evitar la humedad y el óxido, y las dos abrazaderas y sujetadores también tienen capas de protección anticorrosión. Todo el núcleo adopta una estructura de placa de tracción de acero y yugo no apilado, lo que reduce eficazmente la pérdida sin carga, la corriente sin carga y el ruido del núcleo.
Para las bobinas de alta corriente y bajo voltaje, cuando ocurre un cortocircuito, la tensión del cortocircuito es grande, mientras que las bobinas de bajo voltaje tienen menos vueltas. Cuanto mayor sea la corriente de bajo voltaje, más obvio será el problema de la corriente inestable cuando se utiliza el método de bobinado. También es necesario considerar las cuestiones de disipación de calor. En este momento, las bobinas de bajo voltaje enrolladas con papel de aluminio pueden resolver mejor los problemas anteriores. En primer lugar, los productos de lámina no tienen giros axiales ni ángulo de hélice de bobinado axial. Las vueltas de corriente de los devanados de alto y bajo voltaje están equilibradas y la tensión axial del transformador es pequeña cuando ocurre un cortocircuito. En segundo lugar, debido a su fino aislamiento, se pueden colocar libremente múltiples capas de canales de aire durante el procesamiento, y el problema de disipación de calor también se resuelve mejor. La soldadura interna de la bobina se lleva a cabo en una máquina bobinadora de láminas totalmente automática utilizando soldadura de protección con gas xenón, que tiene alta precisión, baja resistencia de soldadura y no requiere ningún proceso de soldadura externa. Entre las capas de bobinado se utiliza aislamiento DMD y los extremos se sellan y curan con resina después del bobinado.
Se adopta un ventilador de refrigeración por aire superior de flujo cruzado. Este ventilador tiene las ventajas de bajo nivel de ruido, alta presión del viento y buena apariencia, y mejora la capacidad de sobrecarga del transformador. El control de temperatura utiliza un controlador de temperatura inteligente para mejorar la seguridad y confiabilidad del funcionamiento del transformador.
CARACTERÍSTICAS DEL PRODUCTO
El transformador de distribución de energía de tipo seco con aislamiento de montaje fundido de resina epoxi de 1000 kVA producido por Shanghai Industrial Transformer Co., Ltd. se desarrolla y diseña en cooperación con el Instituto de Investigación de Transformadores de Shenyang mediante la introducción de tecnología extranjera avanzada. El índice de confiabilidad del producto ha alcanzado el nivel avanzado internacional.
El transformador seco SGOB 1000kva es seguro, ignífugo e ignífugo, no contamina y puede instalarse directamente en el centro de carga. No requiere mantenimiento, es fácil de instalar, tiene un bajo costo operativo integral, bajas pérdidas, buen rendimiento a prueba de humedad, puede funcionar normalmente con un 100 % de humedad y se puede poner en funcionamiento sin presecado después del apagado. Tiene baja descarga parcial, bajo nivel de ruido, fuerte función de disipación de calor y puede funcionar con una carga nominal del 150 % en condiciones de refrigeración por aire forzado.
El transformador seco SGOB 1000kva ahora se usa ampliamente en edificios de gran altura, centros comerciales, aeropuertos, estaciones, muelles, metros, fábricas, estaciones de distribución subterráneas, plataformas de perforación petrolera en alta mar, plantas de energía y otros lugares con ambientes y condiciones de uso hostiles.
CARACTERÍSTICAS DEL PRODUCTO
● Resistente al fuego
● Resistencia a la humedad
● Fácil mantenimiento e instalación
● Funciona bien en condiciones ambientales adversas
● Producto no contaminante
● Bajas pérdidas durante la operación integral
PARÁMETROS
| MODELO | SIN PÉRDIDA DE CARGA (W) |
PÉRDIDA DE CARGA (120%) |
INMINENCIA (%) |
CORRIENTE SIN CARGA (%) |
NIVEL DE RUIDO (Lpa) dB |
PESO (kg) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELO | DIMENSIÓN (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELO | CAPACIDAD (KVA) | LONGITUD (MM) |
ANCHO (MM) | ALTURA (MM) |
LONGITUDINAL (MM) | HORIZONTALES (MM) | PESO (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PERFIL DE LA EMPRESA
Shanghai Industry Transformers Co., Ltd (SGOB) es un proveedor de gama completa de equipos de distribución eléctrica. Nuestros productos incluyen:
● Transformadores sumergidos en aceite
● Transformadores sumergidos en aceite de 35KV
● Transformadores de potencia de tipo seco con aislamiento de resina epoxi.
● Transformadores de distribución de aleación amorfa
● Transformadores fotovoltaicos
● Transformadores de energía eólica
● Transformadores de subestación tipo caja
Nuestra empresa fue fundada en 2007 y hoy cuenta con un taller de 40.000 m² y más de 200 empleados. Nuestros productos se utilizan ampliamente en una amplia gama de industrias como generación y distribución de energía, producción de carbón, metalurgia, petróleo y gas, productos químicos, construcción, puertos, aeropuertos, ferrocarriles e infraestructura municipal.
También producimos equipos relacionados, como gabinetes y envolventes eléctricos, cajas de interruptores. Actualmente, estamos expandiendo nuestra línea de productos a otras áreas relacionadas con la energía, como conectores termorretráctiles, cables eléctricos y equipos mecánicos asociados, etc. Nuestro objetivo es construir una plataforma integral de suministro de repuestos y equipos eléctricos para nuestra base global de clientes.
Confiamos en nuestro estricto sistema de control de calidad para ofrecer productos de la más alta calidad. De nuestros 200 empleados, 46 son ingenieros con experiencia. Nuestro sistema de calidad incluye calificaciones para:
● Centro Nacional de Supervisión de Calidad de Transformadores de China
● Sistema de Gestión de Calidad ISO-9001:2008
● ISO-14001:2004 Sistema de Gestión Ambiental
● Sistema de Seguridad y Salud OHSMS18000
Nuestras Patentes:
Nuestras capacidades de producción y pruebas de calidad incluyen:
● Bobinado automático de láminas
● Corte y corte de láminas de acero de silicona digital.
● Horno de secado al vacío y línea de barniz totalmente automáticos.
● Probador de descargas parciales HAEFLY
● Analizador de energía HAEFLY
● Analizador de armónicos HAEFLY
El resultado es un producto superior de alta eficiencia, menor disipación de energía y bajo nivel de ruido para maximizar su inversión en infraestructura.
