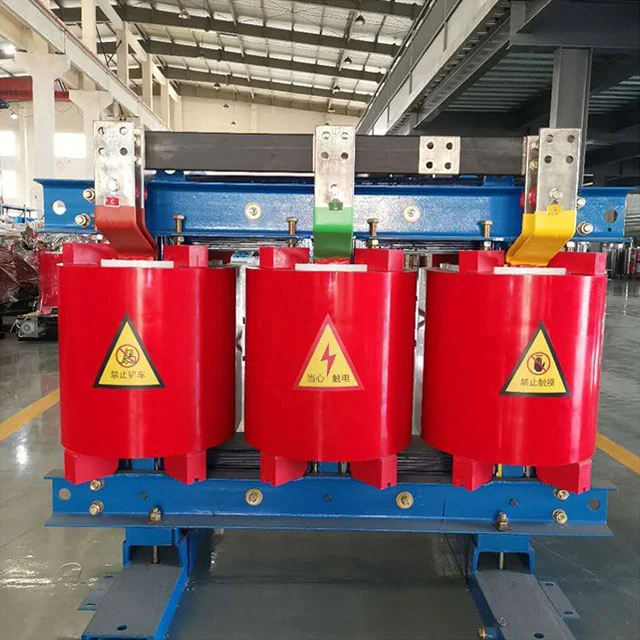

A Transformador seco de 500kVA.se ha convertido en una de las soluciones de distribución de energía más utilizadas en edificios comerciales, instalaciones industriales, sistemas de energía renovable, instituciones de atención médica y centros de datos. A diferencia de los transformadores llenos de aceite, los transformadores de tipo seco ofrecen mayor seguridad, menores requisitos de mantenimiento y un funcionamiento respetuoso con el medio ambiente.
Esta guía completa explora todo lo que los compradores necesitan saber sobre los transformadores secos de 500 kVA, incluidos principios de funcionamiento, especificaciones técnicas, ventajas, consideraciones de instalación, aplicaciones industriales, prácticas de mantenimiento y recomendaciones de compra. Ya sea que esté planeando un nuevo proyecto eléctrico o actualizando un sistema existente, este artículo lo ayudará a tomar decisiones informadas.
¿Qué es un transformador seco de 500 kVA?
Un transformador seco de 500kVA es un transformador eléctrico de media capacidad diseñado para transferir energía eléctrica entre circuitos mediante inducción electromagnética sin utilizar aceite aislante como medio de refrigeración.
En lugar de aceite, los transformadores secos utilizan circulación de aire y sistemas de aislamiento especializados para disipar el calor generado durante la operación. Los devanados suelen estar aislados con resina epoxi de alta calidad o materiales impregnados con presión de vacío.
La clasificación de 500 kVA indica que el transformador puede manejar hasta 500 kilovoltios-amperios de potencia aparente, lo que lo hace adecuado para instalaciones industriales y comerciales de tamaño mediano.
| Parámetro |
Valor típico |
| Capacidad |
500kVA |
| Frecuencia |
50Hz/60Hz |
| Método de enfriamiento |
AN / AF |
| Clase de aislamiento |
F/H |
| Nivel de protección |
IP20-IP54 |
¿Cómo funciona un transformador seco de 500 kVA?
El principio de funcionamiento se basa en la inducción electromagnética. La energía eléctrica ingresa al devanado primario, creando un flujo magnético dentro del núcleo del transformador. Este campo magnético induce voltaje en el devanado secundario, lo que permite la transferencia de energía a diferentes niveles de voltaje.
El núcleo del transformador generalmente se fabrica con laminaciones de acero al silicio de alta calidad para minimizar las pérdidas de energía y maximizar la eficiencia.
Los transformadores de tipo seco dependen de sistemas de refrigeración por aire natural o forzado. El calor generado por los devanados se disipa directamente al entorno circundante, eliminando la necesidad de tanques de aceite y el mantenimiento asociado.
Especificaciones técnicas típicas
Las especificaciones varían según los requisitos del proyecto, los estándares locales y los entornos de instalación.
| Característica |
Especificación típica |
| Voltaje primario |
11kV/10kV/13,8kV |
| voltaje secundario |
400V / 415V / 480V |
| Eficiencia |
Más del 98% |
| Aumento de temperatura |
80K-100K |
| Nivel de ruido |
Diseño de bajo ruido |
Principales ventajas de los transformadores de tipo seco
Seguridad mejorada
Uno de los beneficios más importantes es la seguridad contra incendios. Como no se utiliza aceite, prácticamente no hay riesgo de fuga de aceite, combustión o contaminación ambiental.
Mantenimiento mínimo
- No se requieren pruebas de aceite
- Sin costos de reemplazo de aceite
- Programas de mantenimiento reducidos
- Menores gastos operativos
Respetuoso con el medio ambiente
Los transformadores secos eliminan la posibilidad de contaminación del suelo o del agua subterránea causada por fugas de aceite aislante.
Instalación compacta
Muchas instalaciones prefieren transformadores secos porque pueden instalarse más cerca de los centros de carga, lo que reduce los costos de cable y las pérdidas de transmisión.
Excelente resistencia a la humedad
Las tecnologías modernas de resina fundida brindan una fuerte resistencia contra la humedad, el polvo y los contaminantes industriales.
Aplicaciones industriales comunes
La versatilidad de los transformadores secos de 500 kVA permite su implementación en numerosos sectores.
| Industria |
Solicitud |
| Edificios Comerciales |
Sistemas de distribución de energía. |
| Plantas de fabricación |
Suministro de equipos de producción. |
| hospitales |
Soporte de poder crítico |
| Centros de datos |
Distribución de energía confiable |
| Energía Renovable |
Integración solar y eólica |
| Aeropuertos |
Sistemas de energía de infraestructura. |
Transformador seco versus transformador lleno de aceite
| Factor |
Transformador seco |
Transformador lleno de aceite |
| Riesgo de incendio |
Muy bajo |
Más alto |
| Mantenimiento |
Bajo |
Moderado |
| Impacto ambiental |
Excelente |
Riesgo potencial de fuga |
| Instalación interior |
Ideal |
Limitado |
| Costo inicial |
Más alto |
Más bajo |
Aunque el precio de compra inicial puede ser más alto, los ahorros operativos a largo plazo a menudo hacen que los transformadores secos sean una inversión rentable.
Cómo elegir el transformador seco de 500 kVA adecuado
Elegir el transformador adecuado requiere evaluar múltiples factores técnicos y operativos.
- Requisitos de voltaje de entrada y salida
- Perfil de carga y futuros planes de expansión.
- Condiciones de temperatura ambiente
- Ubicación de instalación
- Nivel de protección requerido
- Niveles de distorsión armónica
- Objetivos de eficiencia energética
- Regulaciones eléctricas locales
Trabajar con fabricantes experimentados ayuda a garantizar una personalización adecuada y el cumplimiento de las especificaciones del proyecto.
Mejores prácticas de instalación
La instalación adecuada afecta significativamente la confiabilidad y la vida útil del transformador.
- Garantizar un espacio de ventilación adecuado
- Mantener los espacios libres recomendados por el fabricante.
- Instalar sistemas de monitoreo de temperatura.
- Proporcionar una conexión a tierra efectiva
- Proteger contra la acumulación excesiva de polvo.
- Verifique las conexiones eléctricas antes de energizar
Se deben realizar pruebas periódicas de puesta en servicio para validar la preparación operativa.
Guía de mantenimiento e inspección
Aunque los transformadores secos requieren menos mantenimiento que las unidades llenas de aceite, las inspecciones de rutina siguen siendo esenciales.
Inspección mensual
- Evaluación de la condición visual.
- Comprobar las vías de ventilación
- Monitorear la temperatura de funcionamiento
- Inspeccionar conexiones eléctricas
Inspección anual
- Análisis de imágenes térmicas
- Prueba de resistencia de aislamiento
- Limpieza de componentes internos
- Verificación de par de terminales
El mantenimiento preventivo puede reducir significativamente el tiempo de inactividad inesperado y prolongar la vida útil.
Factores de costos y análisis de retorno de la inversión
Varios factores influyen en el precio de los transformadores:
- Calidad del material central
- Bobinados de cobre o aluminio.
- Tecnología de aislamiento
- Calificaciones de eficiencia
- Requisitos del recinto de protección
- Nivel de personalización
- Estándares de certificación
Si bien los costos iniciales varían, las mejoras en la eficiencia energética y la reducción de los gastos de mantenimiento frecuentemente producen retornos atractivos a largo plazo.
Tendencias futuras en tecnología de transformadores
La industria de los transformadores continúa evolucionando junto con el desarrollo de redes inteligentes y la expansión de las energías renovables.
- Integración de monitoreo digital
- Diagnósticos habilitados para IoT
- Monitoreo remoto de condiciones
- Materiales magnéticos de mayor eficiencia.
- Sistemas avanzados de gestión térmica.
- Plataformas inteligentes de mantenimiento predictivo
Estas innovaciones están ayudando a los operadores a lograr una mayor confiabilidad, una mayor eficiencia y menores costos del ciclo de vida.
Preguntas frecuentes
P1: ¿Cuál es la vida útil esperada de un transformador seco de 500 kVA?
Un transformador seco mantenido adecuadamente puede funcionar de manera confiable durante 25 a 35 años o más en condiciones normales.
P2: ¿Se puede instalar un transformador seco de 500 kVA en interiores?
Sí. Los transformadores secos están diseñados específicamente para instalaciones interiores donde la seguridad y la protección del medio ambiente son prioridades.
P3: ¿Es un transformador seco adecuado para proyectos de energía renovable?
Absolutamente. Muchas instalaciones de energía solar y eólica utilizan transformadores de tipo seco debido a sus requisitos de seguridad, eficiencia y bajo mantenimiento.
P4: ¿Con qué frecuencia se debe realizar el mantenimiento?
Las inspecciones visuales de rutina deben realizarse mensualmente, mientras que generalmente se recomiendan pruebas exhaustivas anualmente.
P5: ¿Cuáles son las principales ventajas en comparación con los transformadores llenos de aceite?
Las ventajas clave incluyen una mayor seguridad contra incendios, un mantenimiento reducido, respeto al medio ambiente y una instalación interior más sencilla.
P6: ¿Pueden los transformadores secos soportar ambientes hostiles?
Los diseños modernos de resina fundida ofrecen una excelente resistencia a la humedad, el polvo y los contaminantes industriales cuando se especifican correctamente.
Conclusión
Un transformador seco de 500 kVA representa un equilibrio ideal entre seguridad, eficiencia, confiabilidad y responsabilidad ambiental. A medida que las industrias priorizan cada vez más la continuidad operativa y la infraestructura sostenible, los transformadores de tipo seco continúan ganando popularidad en los sectores comercial, industrial, sanitario y de energía renovable.
Al comprender las especificaciones técnicas, los requisitos de instalación, las prácticas de mantenimiento y los escenarios de aplicación, los tomadores de decisiones pueden maximizar el valor de sus inversiones en transformadores y al mismo tiempo garantizar una distribución de energía confiable en los años venideros.
