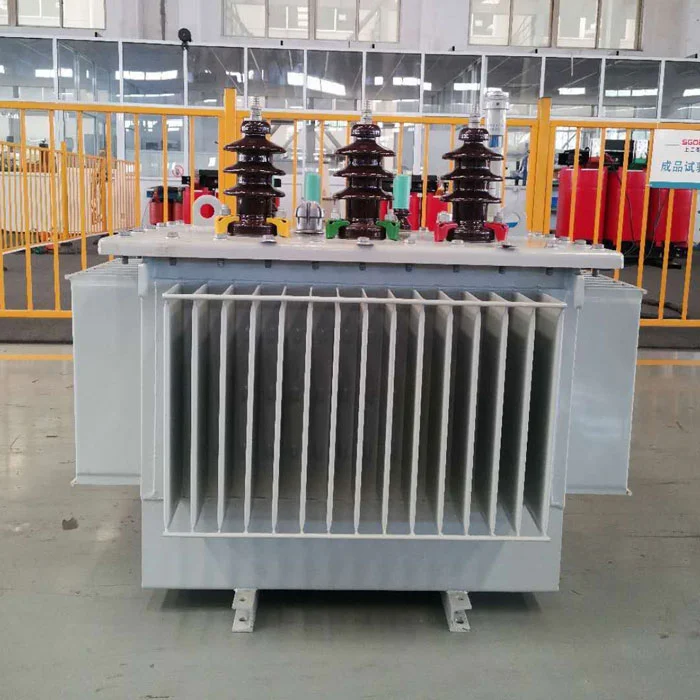

ElTransformador inmerso de aceite de 80kVAes un dispositivo de conversión de potencia sellado construido con un núcleo de acero de silicio enrollado en frío y devanados de cobre sin oxígeno. Cuenta con un diseño de bobina espiral con canales de aceite longitudinal para mejorar la disipación de calor interno. Una estructura resistente al cortocircuito fortalece los soportes finales para proteger contra las oleadas de corriente transitorias. Un mecanismo de elevación y un sistema de posicionamiento dedicado garantiza la estabilidad del transporte.
ElTransformador inmerso de aceite de 80kVASe puede utilizar en los sistemas de distribución de energía urbana para soportar fluctuaciones de carga diurna, y la disipación de calor con leche, asegura una operación continua de carga completa. Su estructura resistente a la corrosión bloquea efectivamente la corrosión en aerosol de sal en áreas costeras húmedas.
El diseño de la brecha de aceite de aislamiento reforzado para áreas de gran altitud reduce el riesgo de descarga de baja presión.
| MODELO | CAPACIDAD (KVA) |
Hv (KV) |
Lv (KV) |
Sin pérdida de carga (KW) |
INMINENCIA (%) |
PESO (Kg) |
DIMENSIÓN (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M 250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Los componentes del gas disuelto se analizan regularmente mediante análisis cromatográfico, y el diagnóstico de falla interna se activa cuando las concentraciones de acetileno son anormales. El nivel de aceite se monitorea utilizando un indicador de ventana de dos colores, y una alarma de emergencia se activa cuando el nivel de aceite cae repentinamente. Se realizan pruebas anuales de resistencia dieléctrica de aceite y se realiza la filtración de aceite de vacío cuando el voltaje de descomposición cae por debajo del umbral.
La operación prolongada por debajo de una tasa de carga específica dio como resultado una baja temperatura de aceite en unTransformador inmerso de aceite de 80kVA, lo que lleva a un análisis de agua y reduce la resistencia al aislamiento. Se requiere calentamiento regular de carga completa para mantener la solubilidad en el agua en el aceite. El calentamiento automático debe activarse durante los apagados de invierno para mantener la temperatura del aceite.
Realice inmediatamente una prueba de respuesta de frecuencia de deformación de devanado y compárela con un espectro de referencia. Verifique el desplazamiento de los pernos de retención colgando la cubierta y use un telémetro láser para verificar las dimensiones axiales. Realice una prueba sin carga para monitorear los armónicos de vibración anormales. Si el núcleo se basa en múltiples puntos, desmonte y repare el aislamiento.
